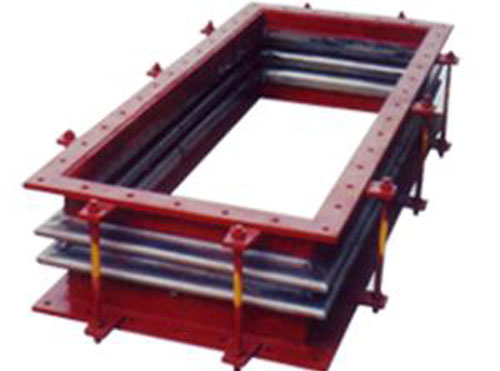

軸向復式拉桿補償器用途：

軸向復式補償器結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。

軸向復式拉桿補償器型號：

順航生產DN32-DN3000，壓力級別0.1Mpa-2.5Mpa

連接方式：

1、法蘭連接 2、接管連接

使用說明：

1、復式拉桿補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。

2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。

3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。五、安裝使用注意事項  軸向復式補償器（復式拉桿膨脹節）現場安裝完后，須將耳后兩側的螺母退至限位螺母處。

六、對固定支座的作用力：

壓力推動：Fp=100·P·A　　　　　?。∟）

軸向彈力：Fx=f·Kx·X 　　　　　　（N）

式中：P：    高工作壓力或   高試驗壓力 　　MPa；

A： 面積（查樣本） 　　　　　　平方米；

Kx： 補償器軸向剛度　　　　　　　　N/mm；

X： 補償器使用的軸向補償量　　　　　mm

f： 系數，當補償器進行預變形時，f為1/2，當補償器不進行預變形時，f取1。七、軸向拉桿補償器（復式拉桿膨脹節）應用舉例某碳鋼管道，公稱愛徑DN=500mm，工作壓力P=0.4MPa，介質   高溫度Tmax=250℃，   低溫度Tmin=0℃，疲勞破壞次數N=1500次。所需補償管道固定支座間的距離L=85m，接管連接，試選型并計算支座受力。 1、選型，管段所需補償量為： X=a·L·△T =0.0133×85(250-0) =283mm 式中：a為線膨脹系數，取0.0133mm/m·℃(查樣本選0.6TFL500×12J)  2、支座壓力：查樣本0.6TFL500×12J波紋膨脹節 A=2445cm2Kx=141N/mm 壓力推力：Fp=100·P·A=100×0.6×2445=146700N 軸向彈力：Fx=Kx·X=141×283=39903N 支座受力：F=Fp+Fx=146700+39903=186603N
